• Le générateur : Il fournit l'énergie (ex: pile, batterie).
• Le conducteur : Ce sont les fils de connexion qui relient les éléments entre eux.
• Le récepteur : Il utilise l'énergie (ex: lampe, moteur, DEL).
• L'interrupteur : Il permet de commander l'ouverture (le courant s'arrête) ou la fermeture (le courant circule) du circuit.

• Circuit en série : Tous les composants sont branchés les uns après les autres dans une seule boucle. Si un élément tombe en panne (ex: une lampe grillée), tout le circuit s'arrête !
• Circuit en dérivation : Le circuit comporte plusieurs boucles (appelées branches). Si une lampe tombe en panne, les autres continuent de fonctionner. C'est le type de branchement utilisé dans nos maisons !

Pour comprendre ce qui se passe dans un circuit, nous utilisons trois grandeurs fondamentales :

1. La tension U : Elle se mesure en Volts (V) avec un voltmètre branché en dérivation. Elle représente la "pression" électrique.
2. L'intensité I : Elle se mesure en Ampères (A) avec un ampèremètre branché en série. Elle représente le débit du courant.
3. La résistance R : Elle se mesure en Ohms (signe Omega ). Elle représente la capacité d'un composant à freiner le passage du courant.

La formule de la loi d'Ohm

Où :

• U est la tension en Volts (V)
• R est la résistance en Ohms (signe oméga)
• I est l'intensité en Ampères (A)

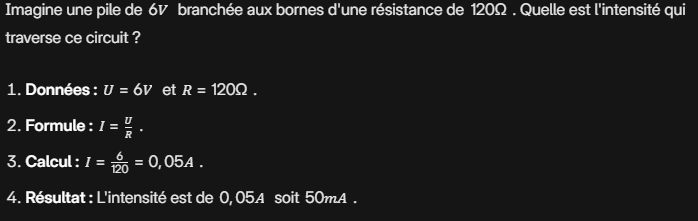

Pour calculer l'intensité, utilise la formule : . Pour calculer la résistance, utilise : R= U sur I

Attention, l'intensité ne "s'utilise" pas. Le courant qui sort du générateur est le même que celui qui y revient dans un circuit en série. C'est l'énergie qui est transférée aux récepteurs, pas l'intensité !
