L’appareil photo est composé d’un objectif, une chambre noire (boîtier) et un obturateur.
Il est caractérisé notamment par le nombre d’ouverture N = f’ / ⌀Pe avec Pe qui est la pupille d’entrée.
L’appareil photographique
Le microscope
Le microscope est un système optique divergent avec un fort grossissement permettant de voir de très petits objets imperceptibles même avec une loupe.
On considère la formule de la puissance intrinsèque d’un système optique telle que: Pi = α’ / AB.
On a ainsi la formule PiM = Pioc x gt.
La loupe
La loupe est un système convergent permettant de grossir des objets. On a ainsi G = Pi/4. Dans le cas d’un objet éloigné, nous avons G = α’/α .

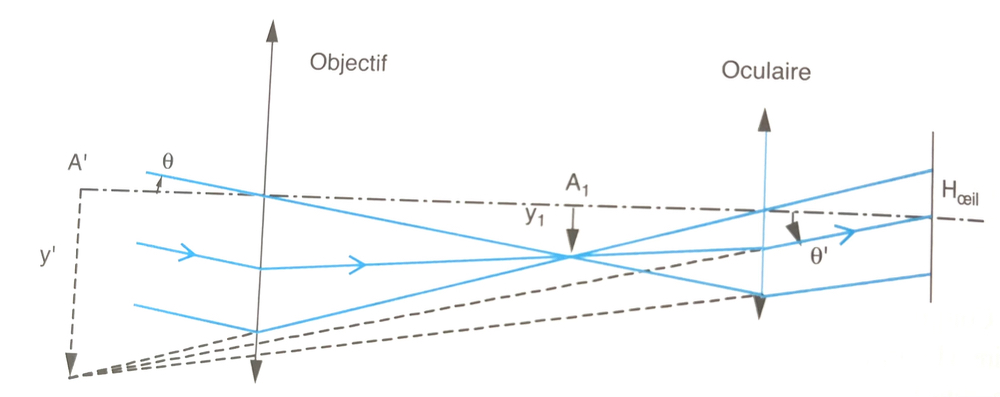

Les lunettes
La lunette de Keller est composée d’un objectif et d’un oculaire convergent. Le grossissement est négatif, l’image perçue est donc à l’envers.
Pour la lunette de Galilée, celle-ci est composée d’un objectif et d’un oculaire divergent. Son grossissement est positif, l’image perçue est donc à l’endroit.
On a ainsi la formule G = -f’ob / f’oc.

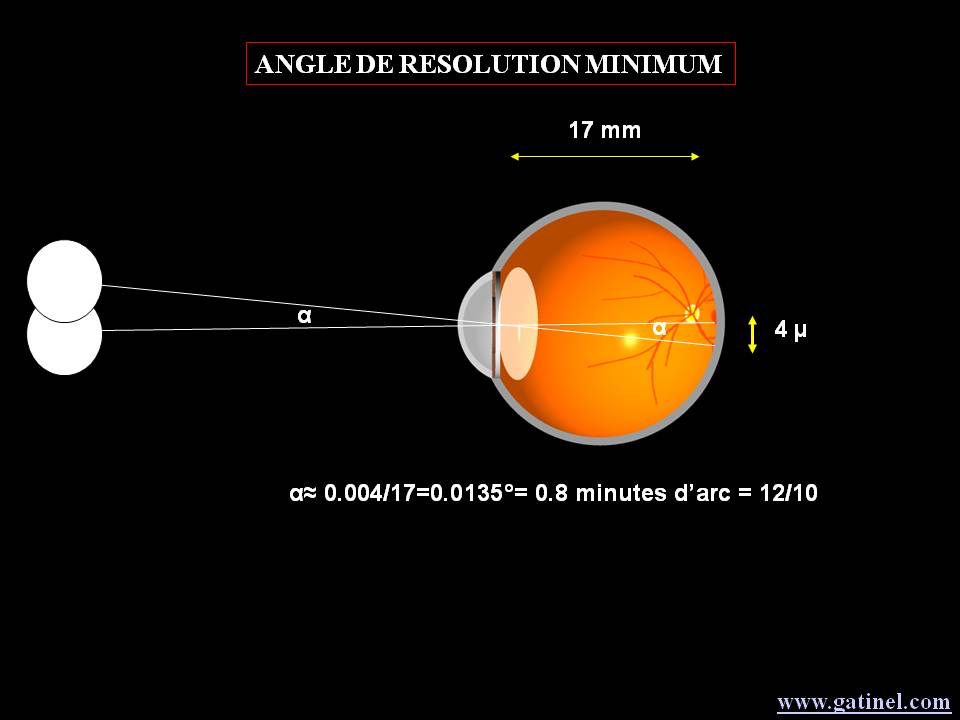

Dans les différents systèmes optiques, il est souvent demandé de calculer l’angle limite de résolution qui est le plus petit angle perceptible du système. D’après le critère de Rayleigh, on a: αlim = 1,22λ /⌀Pe. Pour l’œil, la formule est la suivante: αoeil = 1/AV. Attention, les résultats de l’angle limite de résolution sont en radian.
